Настройка беспроводной сети (только принтер CLP-325W(K))

В этой главе приведены пошаговые инструкции по настройке устройства, подключаемого через беспроводную сеть, и соответствующего программного обеспечения.

В главу входят указанные ниже разделы:

[Note]

Дополнительные сведения о сетевом окружении, сетевых программах и установке драйвера для устройства, подключенного к сети, см. в следующих разделах:

Приступая к работе

Выбор сетевого подключения

Как правило, между компьютером и принтером одновременно можно установить только одно соединение. Существует два типа сетевых подключений:

  • беспроводная сеть без точки доступа (режим Ad-hoc)

  • беспроводная сеть с точкой доступа (режим инфраструктуры)

Режим инфраструктуры

Такая система используется главным образом дома и в небольших офисах. В этом режиме связь с беспроводным устройством обеспечивается с помощью точки доступа.

Режим Ad-hoc

В этом режиме точка доступа не используется. Компьютер взаимодействует с беспроводным устройством напрямую.

[Note]

После выбора конфигурации следуйте несложным указаниям для операционной системы, установленной на вашем ПК, но сначала найдите диск с программным обеспечением, который входит в комплект поставки.

Имя в беспроводной сети и сетевой ключ

Беспроводные сети требуют более серьезного обеспечения безопасности, поэтому при первой установке точки доступа для работы в сети создаются сетевое имя (SSID), тип используемой защиты и сетевой ключ. Перед продолжением установки принтера определите эти параметры.

Выбор типа установки беспроводной сети

Существуют разные способы установки беспроводной сети для обеспечения связи с устройством. В частности, беспроводную сеть можно настроить с помощью панели управления устройства или с помощью компьютера. Рекомендуем настраивать параметры беспроводной сети с помощью кнопки WPS ().

С помощью панели управления

  • Кнопка WPS () : если устройство и точка доступа (или беспроводной маршрутизатор) поддерживают режим WPS (Wi-Fi Protected Setup™), можно легко настроить параметры сети, нажав кнопку WPS () на панели управления принтера. (См. раздел Настройка беспроводной сети с помощью кнопки WPS.)

С помощью компьютера

При настройке с компьютера рекомендуется использовать USB-кабель и программное обеспечение на диске из комплекта поставки.

  • С помощью кабеля USB: можно легко и быстро настроить беспроводную сеть, используя программу на диске из комплекта поставки. Поддерживаются только ОС Windows и Macintosh (см. раздел Установка беспроводной сети с помощью кабеля USB).

    [Note]

    Вместо этого можно настроить беспроводную сеть в утилите настройки принтера с помощью кабеля USB, предварительно установив необходимый драйвер (поддерживаются системы Windows и Mac OS).

  • С помощью сетевого кабеля: можно настроить беспроводную сеть, используя программу SyncThru™ Web Service (см. раздел Установка беспроводной сети с помощью сетевого кабеля).

Настройка беспроводной сети с помощью кнопки WPS

Беспроводную сеть можно настроить с помощью кнопки WPS ().

[Note]

После подключения к беспроводной сети необходимо установить драйвер устройства для печати из приложения (см. Установка драйвера сетевого устройства).

Настройка беспроводной сети с помощью кнопки WPS

Если устройство и точка доступа (или беспроводной маршрутизатор) поддерживают режим WPS (Wi-Fi Protected Setup™), можно легко настроить параметры сети, нажав кнопку WPS () на панели управления принтера.

[Note]

Если нужно использовать беспроводную сеть в режиме инфраструктуры, убедитесь в том, что сетевой кабель отключен от устройства. Способ подключения к точке доступа (с помощью кнопки WPS или ввода PIN-кода на компьютере) зависит от используемой точки доступа или беспроводного маршрутизатора. См. руководство пользователя используемой точки доступа или беспроводного маршрутизатора.

Подготовка

Необходимо проверить следующее:

  • Убедитесь в том, что точка доступа или беспроводной маршрутизатор поддерживает режим WPS (Wi-Fi Protected Setup™).

  • Убедитесь в том, что устройство поддерживает режим WPS (Wi-Fi Protected Setup™).

  • Убедитесь, что компьютер подключен к сети (только при необходимости ввода PIN-кода).

Выбор сетевого подключения

Существует два способа подключения устройства к беспроводной сети с помощью кнопки WPS () на панели управления.

Способ настройки с помощью нажатия кнопки (PBC) позволяет подключить устройство к беспроводной сети путем нажатия кнопки WPS () на панели управления устройства и кнопки WPS (PBC) на точке доступа (или беспроводном маршрутизаторе), поддерживающей режим WPS (Wi-Fi Protected Setup™).

Метод Персональный идентификационный код (PIN) позволяет подключиться к беспроводной сети с помощью ввода предоставленного PIN-кода на точке доступа (беспроводном маршрутизаторе) с поддержкой WPS (Wi-Fi Protected Setup™).

По умолчанию в устройстве используется режим настройки с помощью нажатия кнопки (PBC), который рекомендуется для обычной беспроводной сетевой среды.

Подключение к беспроводной сети в режиме настройки с помощью нажатия кнопки

Чтобы подключить устройство к беспроводной сети в режиме настройки с помощью нажатия кнопки, выполните следующие действия:

Проверьте состояние индикатора беспроводной сети.

  1. Нажмите и удерживайте кнопку WPS () на панели управления в течение 2–4 секунд до тех пор, пока быстро не замигает индикатор состояния.

    •  Индикатор беспроводной сети медленно мигает. Устройство начинает подключение к беспроводной сети. Индикатор будет медленно мигать до нажатия кнопки на точке доступа или беспроводном маршрутизаторе (не более двух минут).

  2.  Нажмите кнопку WPS (PBC) на точке доступа (или беспроводном маршрутизаторе).

    По тому, как работает индикатор беспроводной сети, можно определить состояние подключения:

    1.  Индикатор беспроводной сети быстро мигает. Устройство подключается к точке доступа (или беспроводному маршрутизатору).

    2.  После успешного подключения устройства к беспроводной сети индикатор непрерывно горит.

Подключение к беспроводной сети в режиме настройки с помощью ввода PIN-кода

Чтобы подключить устройство к беспроводной сети, выполните указанные ниже действия.

Проверьте состояние индикатора беспроводной сети.

  1. Напечатайте отчет о конфигурации сети, в том числе PIN-код.

    В режиме готовности нажмите кнопку Отмена () на панели управления и удерживайте ее приблизительно пять секунд. Таким образом можно найти PIN-код устройства.

  2. Нажмите и удерживайте кнопку WPS () на панели управления более 4 секунд до тех пор, пока не загорится индикатор состояния.

    •  Индикатор беспроводной сети медленно мигает. Устройство начинает подключение к точке доступа или беспроводному маршрутизатору.

  3. В течение двух минут необходимо ввести восьмизначный PIN-код на компьютере, который подключен к точке доступа или беспроводному маршрутизатору.

    Индикатор будет медленно мигать до нажатия ввода PIN-кода (не более двух минут).

    По тому, как работает индикатор беспроводной сети, можно определить состояние подключения:

    1.  Индикатор беспроводной сети быстро мигает. Устройство подключается к точке доступа или беспроводному маршрутизатору.

    2.  После успешного подключения устройства к беспроводной сети индикатор непрерывно горит.

Повторное подключение к беспроводной сети

При отсутствии подключения к беспроводной сети устройство автоматически пытается повторно подключиться к точке доступа или беспроводному маршрутизатору с помощью использованных ранее параметров беспроводного подключения и адреса.

[Note]

Устройство автоматически повторно подключается к беспроводной сети в следующих случаях:

  • при перезагрузке устройства;

  • при перезагрузке точки доступа или беспроводного маршрутизатора;

Отмена подключения к беспроводной сети

Чтобы отменить подключение к беспроводной сети, нажмите, а затем отпустите кнопку Отмена () на панели управления. Повторную попытку подключения к беспроводной сети следует выполнять не ранее чем через две минуты.

Отключение от беспроводной сети

Для отключения от беспроводной сети нажмите кнопку WPS () на панели управления и удерживайте ее более 2 секунд.

  • Если сеть Wi-Fi находится в режиме ожидания: устройство немедленно отключается от беспроводной сети. Индикатор беспроводной сети гаснет.

  • Если сеть Wi-Fi используется: пока устройство ожидает завершения текущего задания, индикатор беспроводной сети быстро мигает. Затем устройство автоматически отключается от беспроводной сети. Индикатор беспроводной сети гаснет.

[Note]

После отключения сети Wi-Fi нажмите кнопку WPS () на панели управления. Сеть Wi-Fi включится, и начнется настройка беспроводной сети.

Настройка беспроводной сети с помощью компьютера

Беспроводную сеть можно установить с помощью компьютера и USB- или сетевого кабеля.

Установка беспроводной сети с помощью кабеля USB

[Note]

Для получения сведений о настройках беспроводной сети обратитесь к администратору сети или к специалисту, который производил ее настройку.

Установка устройства в беспроводной сети с точкой доступа (Windows)

Что необходимо подготовить

Подготовьте следующее:

  • точку доступа;

  • компьютер, подключенный к сети;

  • компакт-диск с программным обеспечением, поставляемый с устройством

  • устройство с интерфейсом беспроводной сети;

  • кабель USB.

Создание сети в режиме инфраструктуры в Windows

Когда все будет готово, выполните следующие действия:

  1. Убедитесь, что кабель USB подключен к устройству.

  2. Включите компьютер, точку доступа и устройство.

  3. Вставьте компакт-диск, входящий в комплект поставки, в дисковод для компакт-дисков.

    • Установка программного обеспечения должна начаться автоматически, в этом случае появится окно установки.

    • Если окно установки не открылось, нажмите кнопку Пуск и выберите пункт Выполнить. Введите команду X:\Setup.exe, заменив «X» буквой дисковода. Нажмите кнопку ОК.

    • В Windows Vista, Windows 7 или Windows Server 2008 R2 нажмите Пуск > Все программы > Стандартные > Выполнить.

      Введите команду X:\Setup.exe, заменив «X» буквой дисковода, и нажмите кнопку ОК.

    • При появлении в Windows Vista, Windows 7 или Windows Server 2008 R2 окна Автозапуск выберите Выполнить Setup.exe в поле Установить или выполнить программу, а затем нажмите кнопку Далее или Да в окне Контроль учетных записей.

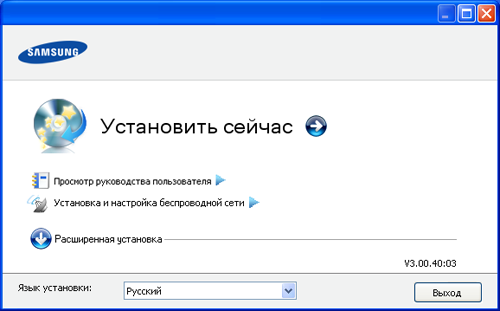

  4. Выберите параметр Установка и настройка беспроводной сети.

    • Установить сейчас: Если беспроводная сеть уже настроена, нажмите эту кнопку, чтобы установить драйвер для использования устройства через беспроводную сеть. Если беспроводная сеть еще не настроена, сначала нажмите кнопку Установка и настройка беспроводной сети.

    • Установка и настройка беспроводной сети: Настройте параметры беспроводной сети устройства с помощью кабеля USB, а затем установите драйвер устройства. Это необходимо выполнить только в том случае, если беспроводное соединение не было настроено ранее.

  5. Прочитайте Лицензионное соглашение и установите флажок Я принимаю условия лицензионного соглашения. Нажмите кнопку Далее.

  6. Будет выполнен поиск беспроводных сетей.

    [Note]

    В случае сбоя поиска проверьте правильность подключения USB-кабеля к компьютеру и устройству и следуйте инструкциям на экране.

  7. В окне появится список обнаруженных беспроводных сетевых устройств. Выберите имя (SSID) точки доступа и нажмите кнопку Далее.

    [Note]

    Если не удается найти нужное сетевое имя или требуется настроить беспроводную сеть вручную, нажмите кнопку Дополнительно.

    • Имя беспроводной сети: Введите SSID точки доступа (при вводе учитывается регистр символов).

    • Режим работы: выберите режим Инфраструктура.

    • Аутентификация: выберите тип проверки подлинности.

      Открытая: проверка подлинности не используется. Шифрование применяется в зависимости от требований к безопасности данных.

      С общим ключом: проверка подлинности используется. Для доступа к сети устройство должно иметь допустимый ключ WEP.

      WPA Personal или WPA2 Personal: выберите эти параметры для проверки подлинности сервера печати с помощью общего ключа WPA. В этом режиме используется общий закрытый ключ (также называемый предварительным общим ключом), который настраивается вручную в точке доступа и на всех ее клиентах.

    • Шифрование: выберите тип шифрования (None, WEP64, WEP128, TKIP, AES, TKIP AES).

    • Ключ сети: введите ключ шифрования сети.

    • Подтверждение ключа сети: повторно введите ключ шифрования сети.

    • Индекс ключа WEP: при использовании WEP-шифрования выберите соответствующий Индекс ключа WEP.
    [Note]

    Если для точки доступа настроена функция защиты, выводится окно безопасности беспроводной сети.

    Появится окно безопасности беспроводной сети. Вид окна зависит от выбранного режима безопасности (WEP или WPA).

    • Для режима WEP

      Выберите значение Открытая или С общим ключом для проверки подлинности и введите ключ безопасности WEP. Нажмите кнопку Далее.

      WEP (Wired Equivalent Privacy) — протокол защиты от несанкционированного доступа к беспроводной сети. Данные каждого передаваемого по сети пакета шифруются с использованием 64- или 128-разрядного ключа WEP.

    • Для режима WPA

      Введите общий ключ WPA и нажмите кнопку Далее.

      технология WPA осуществляет авторизацию и идентификацию пользователей с помощью закрытого ключа, который автоматически меняется через одинаковые промежутки времени. Для шифрования данных также используется протокол целостности ключа TKIP (Temporal Key Integrity Protocol) и стандарт расширенного шифрования AES (Advanced Encryption Standard).

  8. В окне выводятся параметры беспроводной сети для проверки их правильности. Нажмите кнопку Далее.

    • Для метода DHCP

      Если в качестве метода назначения IP-адресов используется DHCP, проверьте, указан ли он в этом окне. Если указан статический метод, нажмите Изменить настройки TCP/IP, чтобы сменить метод назначения на DHCP.

    • Для статического метода

      Если используется статическое назначение IP-адресов, убедитесь, что в окне указано «Статич.». Если указано значение DHCP, нажмите кнопку Изменить настройки TCP/IP, чтобы ввести IP-адрес и другие значения конфигурации для устройства. Перед вводом IP-адреса принтера необходимо узнать значения конфигурации сети. Если для компьютера задан метод DHCP, для получения статического IP-адреса необходимо обратиться к администратору сети.

      Пример:

      На компьютере заданы следующие параметры сети:

      • IP-адрес: 169.254.133.42

      • Маска подсети: 255.255.0.0

      Для устройства необходимо задать следующие параметры сети:

      • IP-адрес: 169.254.133. 43

      • Маска подсети: 255.255.0.0 (используйте маску подсети компьютера).

      • Шлюз: 169.254.133.1

  9. После завершения настройки отключите USB-кабель от компьютера и устройства. Нажмите кнопку Далее.

  10. Появится окно Настройка беспроводной сети завершена.

    Нажмите кнопку Да, чтобы принять текущие параметры и продолжить установку.

    Нажмите кнопку Нет, чтобы вернуться к первому экрану.

    Нажмите кнопку Далее.

  11. В открывшемся окне Подтверждение подключения принтера нажмите кнопку Далее.

  12. Выберите компоненты, которые следует установить. Нажмите кнопку Далее.

    После выбора компонентов можно также изменить имя устройства, разрешить общий доступ к устройству в сети, назначить устройство в качестве используемого по умолчанию, а также изменить имя порта для каждого устройства. Нажмите кнопку Далее.

  13. После завершения установки появится окно с предложением напечатать тестовую страницу. Если необходимо напечатать тестовую страницу, нажмите кнопку Печать тестовой страницы.

    В противном случае нажмите кнопку Далее и перейдите к шагу 15.

  14. Если тестовая страница напечатана правильно, нажмите кнопку Да.

    В противном случае нажмите кнопку Нет для повторной печати.

  15. Чтобы зарегистрироваться в качестве пользователя устройства и получать информацию от компании Samsung, нажмите Регистрация через Интернет.

  16. Нажмите кнопку Готово.

Установка принтера в беспроводной сети, работающей в режиме Ad-hoc (Windows)

Если точка доступа отсутствует, можно настроить между принтером и компьютером беспроводную сеть в режиме Ad-hoc. Для этого выполните приведенные ниже несложные инструкции.

Подготовка

Подготовьте следующее:

  • компьютер, подключенный к сети

  • компакт-диск с программным обеспечением, поставляемый с устройством

  • устройство с интерфейсом беспроводной сети

  • кабель USB

Создание сети Ad-hoc в Windows

Когда все будет готово, выполните следующие действия:

  1. Убедитесь, что кабель USB подключен к устройству.

  2. Включите компьютер и устройство с поддержкой беспроводной сети.

  3. Вставьте компакт-диск, входящий в комплект поставки, в дисковод для компакт-дисков.

    • Установка программного обеспечения должна начаться автоматически, в этом случае появится окно установки.

    • Если окно установки не открылось, нажмите кнопку Пуск и выберите пункт Выполнить. Введите команду X:\Setup.exe, заменив «X» буквой дисковода. Нажмите кнопку ОК.

    • В Windows Vista, Windows 7 или Windows Server 2008 R2 нажмите Пуск > Все программы > Стандартные > Выполнить.

      Введите команду X:\Setup.exe, заменив «X» буквой дисковода, и нажмите кнопку ОК.

    • При появлении в Windows Vista, Windows 7 или Windows Server 2008 R2 окна Автозапуск выберите Выполнить Setup.exe в поле Установить или выполнить программу, а затем нажмите кнопку Далее или Да в окне Контроль учетных записей.

  4. Выберите пункт Установка и настройка беспроводной сети.

    • Установить сейчас: если беспроводная сеть уже настроена, нажмите эту кнопку, чтобы установить драйвер для использования устройства через беспроводную сеть. Если беспроводная сеть не настроена, сначала нажмите кнопку Установка и настройка беспроводной сети.

    • Установка и настройка беспроводной сети: настройте параметры беспроводной сети устройства с помощью кабеля USB, а затем установите драйвер устройства. Это необходимо выполнить только в том случае, если беспроводное соединение не было настроено ранее.

  5. Прочитайте Лицензионное соглашение и установите флажок Я принимаю условия лицензионного соглашения. Нажмите кнопку Далее.

  6. Будет выполнен поиск беспроводных сетей.

    [Note]

    В случае сбоя поиска проверьте правильность подключения кабеля USB между компьютером и устройством и следуйте инструкциям на экране.

  7. В результате поиска появится список беспроводных сетей, найденных устройством.

    Для использования настройки Samsung Ad-hoc по умолчанию выберите последнюю беспроводную сеть в списке — ее параметр Имя сети (SSID) имеет значение portthru, а параметр Сигнал — значение Сеть принтера.

    Нажмите кнопку Далее.

    Для использования других настроек Ad-hoc выберите другую беспроводную сеть в списке.

    [Note]

    Для изменения настроек Ad-hoc нажмите кнопку Дополнительно.

    • Имя беспроводной сети: введите имя SSID (при вводе учитывается регистр символов).

    • Режим работы: выберите режим Ad-Hoc.

    • Канал: выберите канал (пункт Автоматически или значение в диапазоне от 2412 до 2467 МГц).

    • Аутентификация: выберите тип проверки подлинности.

      Открытая: проверка подлинности не используется. Шифрование может применяться при необходимости (в зависимости от требований к безопасности данных).

      С общим ключом: проверка подлинности используется. Для доступа к сети устройство должно иметь допустимый ключ WEP.

    • Шифрование: выберите тип шифрования (None, WEP64, WEP128).

    • Ключ сети: введите ключ шифрования сети.

    • Подтверждение ключа сети: повторно введите ключ шифрования сети.

    • Индекс ключа WEP: при использовании WEP-шифрования выберите соответствующий Индекс ключа WEP.
    [Note]

    Если для сети Ad-hoc настроена безопасность, выводится окно безопасности беспроводной сети.

    Появится окно безопасности беспроводной сети. Выберите значение Открытая или С общим ключом для проверки подлинности и нажмите кнопку Далее.

    • WEP (Wired Equivalent Privacy) — протокол защиты от несанкционированного доступа к беспроводной сети. Данные каждого передаваемого по сети пакета шифруются с использованием 64- или 128-разрядного ключа WEP.

  8. Появится окно, содержащее сведения о настройках беспроводной сети. Проверьте настройки и нажмите кнопку Далее.

    [Note]

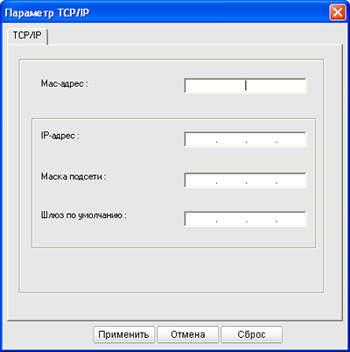

    Перед вводом IP-адреса принтера необходимо узнать значения конфигурации сети. Если конфигурация сети компьютера имеет значение DHCP, настройка беспроводной сети тоже должна быть DHCP. Если конфигурация сети компьютера имеет значение «Статич.», настройка беспроводной сети тоже должна быть «Статич.».

    Если для компьютера задан метод DHCP, а требуется использовать статический метод для беспроводной сети, то необходимо обратиться к администратору сети для получения статического IP-адреса.

    • Для метода DHCP

      Если в качестве метода назначения IP-адресов используется DHCP, проверьте, отображается ли в окне Подтверждение настроек беспроводной сети значение DHCP. Если указан статический метод, нажмите кнопку Изменить настройки TCP/IP, чтобы выбрать для метода назначения значение Получать IP-адрес автоматически (DHCP).

    • Для статического метода

      Если в качестве метода назначения IP-адресов используется «Статич.», проверьте, отображается ли в окне Подтверждение настроек беспроводной сети значение «Статич.». Если указано значение DHCP, нажмите кнопку Изменить настройки TCP/IP, чтобы ввести IP-адрес и другие значения конфигурации для устройства.

      Пример:

      На компьютере заданы следующие параметры сети:

      • IP-адрес: 169.254.133.42

      • Маска подсети: 255.255.0.0

      Для устройства необходимо задать следующие параметры сети:

      • IP-адрес: 169.254.133. 43

      • Маска подсети: 255.255.0.0 (используйте маску подсети компьютера).

      • Шлюз: 169.254.133.1

  9. После завершения настройки отключите USB-кабель от компьютера и устройства. Нажмите кнопку Далее.

    [Note]

    Следуйте инструкциям в окне Изменение настроек сети ПК.

    После завершения настройки параметров беспроводной сети компьютера нажмите кнопку Далее.

    Если беспроводная сеть компьютера использует метод DHCP, получение IP-адреса займет несколько минут.

  10. Появится окно Настройка беспроводной сети завершена.

    Нажмите кнопку Да, чтобы принять текущие параметры и продолжить установку.

    Нажмите кнопку Нет, чтобы вернуться к первому экрану.

    Нажмите кнопку Далее.

  11. В открывшемся окне Подтверждение подключения принтера нажмите кнопку Далее.

  12. Выберите компоненты, которые следует установить. Нажмите кнопку Далее.

    После выбора компонентов можно также изменить имя устройства, разрешить общий доступ к устройству в сети, назначить устройство в качестве используемого по умолчанию, а также изменить имя порта для каждого устройства. Нажмите кнопку Далее.

  13. После завершения установки появится окно с предложением напечатать тестовую страницу. Если необходимо напечатать тестовую страницу, нажмите кнопку Печать тестовой страницы.

    В противном случае нажмите кнопку Далее и перейдите к шагу 15.

  14. Если тестовая страница напечатана правильно, нажмите кнопку Да.

    В противном случае нажмите кнопку Нет для повторной печати.

  15. Для того чтобы зарегистрироваться в качестве пользователя устройства и получать дополнительную информацию от компании Samsung, нажмите кнопку Регистрация через Интернет.

  16. Нажмите кнопку Готово.

Установка устройства в беспроводной сети с точкой доступа (Macintosh)

Подготовка

Подготовьте следующее:

  • точку доступа

  • компьютер, подключенный к сети

  • компакт-диск с программным обеспечением, поставляемый с устройством

  • устройство с интерфейсом беспроводной сети

  • кабель USB

Создание сети в режиме инфраструктуры в Macintosh

Когда все будет готово, выполните следующие действия:

  1. Убедитесь, что кабель USB подключен к устройству.

  2. Включите компьютер, точку доступа и устройство.

  3. Вставьте компакт-диск, входящий в комплект поставки, в дисковод для компакт-дисков.

  4. Дважды щелкните значок компакт-диска, появившийся на рабочем столе.

  5. Откройте папку MAC_Installer.

  6. Дважды щелкните значок Installer OS X.

  7. Введите пароль и нажмите кнопку OK.

  8. Откроется окно программы установки Samsung. Нажмите кнопку Continue.

  9. Прочитайте лицензионное соглашение и нажмите кнопку Continue.

  10. Чтобы принять условия лицензионного соглашения, нажмите кнопку Agree.

  11. Откроется окно программы установки Samsung. Нажмите кнопку Continue.

  12. Выберите Easy Install и нажмите кнопку Install. Вариант установки Easy Install рекомендуется для большинства пользователей. Будут установлены все необходимые для работы устройства компоненты.

    В режиме Custom Install можно выбрать отдельные компоненты для установки.

  13. Выберите параметр Wireless Setting and Installation.

  14. Будет выполнен поиск беспроводных сетей.

    [Note]

    В случае сбоя поиска проверьте правильность подключения USB-кабеля к компьютеру и устройству и следуйте инструкциям на экране.

  15. В окне появится список обнаруженных беспроводных сетевых устройств. Выберите имя (SSID) точки доступа и нажмите кнопку Next.

    [Note]

    Чтобы настроить параметры беспроводной сети вручную, нажмите кнопку Advanced Setting.

    • Enter the wireless Network Name: введите SSID точки доступа (при вводе учитывается регистр символов).

    • Operation Mode: выберите режим Infrastructure.

    • Authentication: выберите тип проверки подлинности.

      Open System: проверка подлинности не используется. Шифрование применяется в зависимости от требований к безопасности данных.

      Shared Key: проверка подлинности используется. Для доступа к сети устройство должно иметь допустимый ключ WEP.

      WPA Personal или WPA2 Personal: выберите эти параметры для проверки подлинности сервера печати с помощью общего ключа WPA. В этом режиме используется общий закрытый ключ (также называемый предварительным общим ключом), который настраивается вручную в точке доступа и на всех ее клиентах.

    • Encryption: выберите тип шифрования («Отсутствует», WEP64, WEP128, TKIP, AES, TKIP AES).

    • Network Key: введите ключ шифрования сети.

    • Confirm Network Key: повторно введите ключ шифрования сети.

    • WEP Key Index: при использовании WEP-шифрования выберите соответствующий WEP Key Index.
    [Note]

    Если для точки доступа настроена функция защиты, выводится окно безопасности беспроводной сети.

    Появится окно безопасности беспроводной сети. Вид окна зависит от выбранного режима безопасности: WEP или WPA.

    • Для режима WEP

      Выберите значение Open System или Shared Key для проверки подлинности и введите ключ безопасности WEP. Нажмите кнопку Next.

      WEP (Wired Equivalent Privacy) — протокол защиты от несанкционированного доступа к беспроводной сети. Данные каждого передаваемого по сети пакета шифруются с использованием 64- или 128-разрядного ключа WEP.

    • Для режима WPA

      Введите общий ключ WPA и нажмите кнопку Next.

      Технология WPA осуществляет авторизацию и идентификацию пользователей с помощью закрытого ключа, который автоматически меняется через одинаковые промежутки времени. Для шифрования данных также используются протокол целостности ключа TKIP (Temporal Key Integrity Protocol) и стандарт расширенного шифрования AES (Advanced Encryption Standard).

  16. В окне выводятся параметры беспроводной сети для проверки их правильности. Нажмите кнопку Next.

    • Для метода DHCP

      Если в качестве метода назначения IP-адресов используется DHCP, проверьте, указан ли он в этом окне. Если указан статический метод, нажмите кнопку Change TCP/IP, чтобы сменить метод назначения на DHCP.

    • Для статического метода

      Если используется статическое назначение IP-адресов, убедитесь, что в окне указано «Статич.». Если указано значение DHCP, нажмите кнопку Change TCP/IP, чтобы ввести IP-адрес и другие значения конфигурации для устройства. Перед вводом IP-адреса принтера необходимо узнать значения конфигурации сети. Если для компьютера задан метод DHCP, для получения статического IP-адреса необходимо обратиться к администратору сети.

      Пример:

      На компьютере заданы следующие параметры сети:

      • IP-адрес: 169.254.133.42

      • Маска подсети: 255.255.0.0

      Для устройства необходимо задать следующие параметры сети:

      • IP-адрес: 169.254.133. 43

      • Маска подсети: 255.255.0.0 (используйте маску подсети компьютера).

      • Шлюз: 169.254.133.1

  17. Будет выполнено подключение к беспроводной сети с учетом заданной конфигурации.

  18. После завершения настройки отключите кабель USB от компьютера и устройства.

  19. Для завершения установки следуйте инструкциям на экране. После завершения установки нажмите кнопку Quit или Restart.

Установка принтера в беспроводной сети, работающей в режиме Ad-hoc (Macintosh)

Если точка доступа отсутствует, можно настроить между принтером и компьютером беспроводную сеть в режиме Ad-hoc. Для этого выполните приведенные ниже несложные инструкции.

Подготовка

Подготовьте следующее:

  • компьютер, подключенный к сети

  • диск с программным обеспечением, поставляемый с устройством;

  • устройство с интерфейсом беспроводной сети

  • кабель USB

Создание сети Ad-hoc в Macintosh

Когда все будет готово, выполните следующие шаги:

  1. Убедитесь, что кабель USB подключен к устройству.

  2. Включите компьютер и устройство.

  3. Вставьте компакт-диск, входящий в комплект поставки, в дисковод для компакт-дисков.

  4. Дважды щелкните значок компакт-диска, появившийся на рабочем столе.

  5. Откройте папку MAC_Installer.

  6. Дважды щелкните значок Installer OS X.

  7. Введите пароль и нажмите кнопку OK.

  8. Откроется окно программы установки Samsung. Нажмите кнопку Continue.

  9. Прочитайте лицензионное соглашение и нажмите кнопку Continue.

  10. Чтобы принять условия лицензионного соглашения, нажмите кнопку Agree.

  11. Выберите Easy Install и нажмите кнопку Install. Вариант установки Easy Install рекомендуется для большинства пользователей. Будут установлены все компоненты, необходимые для работы устройства.

    В режиме Custom Install можно выбрать отдельные компоненты для установки.

  12. Щелкните Wireless Setting and Installation.

  13. Будет выполнен поиск беспроводных сетевых устройств.

    [Note]

    В случае сбоя поиска проверьте правильность подключения USB-кабеля между компьютером и устройством и следуйте инструкциям на экране.

  14. В результате поиска появится список беспроводных сетей, найденных устройством.

    Для использования настройки Samsung Ad-hoc по умолчанию выберите последнюю беспроводную сеть в списке, где Network Name (SSID) имеет значение portthru, а Signal — Printer Self Network.

    Нажмите кнопку Next.

    Для использования других настроек Ad-hoc выберите другую беспроводную сеть в списке.

    [Note]

    Для изменения настроек Аd-hoc нажмите кнопку Advanced Setting.

    • Имя беспроводной сети: введите имя SSID (при вводе учитывается регистр символов).

    • Operation Mode: выберите режим Ad-Hoc.

    • Канал: выберите канал (Auto Setting или значение в диапазоне от 2412 до 2467 МГц).

    • Authentication: выберите тип проверки подлинности.

      Open System: проверка подлинности не используется. Шифрование применяется в зависимости от требований к безопасности данных.

      Shared Key: проверка подлинности используется. Для доступа к сети устройство должно иметь допустимый ключ WEP.

    • Шифрование: выберите тип шифрования (None, WEP64, WEP128).

    • Network Key: введите ключ шифрования сети.

    • Confirm Network Key: повторно введите ключ шифрования сети.

    • WEP Key Index: при использовании WEP-шифрования выберите соответствующий WEP Key Index.
    [Note]

    Если для сети Ad-hoc настроена безопасность, выводится окно безопасности беспроводной сети.

    Появится окно безопасности беспроводной сети. Выберите значение Open System или Shared Key для проверки подлинности и нажмите кнопку Next.

    • WEP (Wired Equivalent Privacy) — протокол защиты от несанкционированного доступа к беспроводной сети. Данные каждого передаваемого по сети пакета шифруются с использованием 64- или 128-разрядного ключа WEP.

  15. Появится окно, содержащее сведения о настройках беспроводной сети. Проверьте параметры и нажмите Next.

    [Note]

    Перед вводом IP-адреса принтера необходимо узнать значения конфигурации сети. Если конфигурация сети компьютера имеет значение DHCP, настройка беспроводной сети тоже должна быть DHCP. Если конфигурация сети компьютера имеет значение «Статич.», настройка беспроводной сети тоже должна быть «Статич.».

    Если для компьютера задан метод DHCP, для использования настройки беспроводной сети «Статич.» необходимо обратиться к администратору сети для получения статического IP-адреса.

    • Для метода DHCP

      Если в качестве метода назначения IP-адресов используется DHCP, проверьте, отображается ли в окне Wireless Network Setting Confirm значение DHCP. Если указан статический метод, нажмите кнопку Change TCP/IP, чтобы изменить метод назначения на Receive IP address automatically (DHCP).

    • Для статического метода

      Если для назначения IP-адресов используется статический метод, проверьте, отображается ли в окне Wireless Network Setting Confirm значение Static. Если указано значение DHCP, нажмите кнопку Change TCP/IP, чтобы ввести IP-адрес и другие значения конфигурации для устройства.

      Пример:

      На компьютере заданы следующие параметры сети:

      • IP-адрес: 169.254.133.42

      • Маска подсети: 255.255.0.0

      Для устройства необходимо задать следующие параметры сети:

      • IP-адрес: 169.254.133. 43

      • Маска подсети: 255.255.0.0 (используйте маску подсети компьютера).

      • Шлюз: 169.254.133.1

  16. Будет выполнено подключение к беспроводной сети с учетом заданной конфигурации.

  17. После завершения настройки отключите кабель USB от компьютера и устройства.

  18. Для завершения установки следуйте инструкциям на экране. После завершения установки нажмите кнопку Quit или Restart.

Установка беспроводной сети с помощью сетевого кабеля

Данное устройство поддерживает работу в сети. Для того чтобы устройство можно было использовать в сети, необходимо выполнить некоторые настройки.

[Note]

  • После подключения к беспроводной сети необходимо установить драйвер устройства для печати из приложения (см. Установка драйвера сетевого устройства).

  • Для получения сведений о настройках беспроводной сети обратитесь к администратору сети или к специалисту, который производил ее настройку.

Подготовка

Подготовьте следующее:

  • точку доступа

  • компьютер, подключенный к сети

  • компакт-диск с программным обеспечением, поставляемый с устройством

  • устройство с интерфейсом беспроводной сети;

  • сетевой кабель.

Установка IP-адреса

Для сетевой печати и управления устройством необходимо сначала назначить ему IP-адрес. В большинстве случаев новый IP-адрес автоматически назначается сервером DHCP, расположенным в сети.

Однако в некоторых случаях его приходится назначать вручную. Такой IP-адрес называется статическим и помогает обеспечить безопасность в корпоративных интрасетях.

  • Назначение IP-адреса сервером DHCP. Подключите устройство к сети и подождите несколько минут, за которые произойдет назначение IP-адреса для устройства сервером DHCP. Затем напечатайте отчет о конфигурации сети, как указано выше. Если IP-адрес в отчете изменился, значит назначение прошло успешно. В отчете будет указан новый IP-адрес.

  • Назначение статического IP-адреса. Чтобы поменять IP-адрес с компьютера, воспользуйтесь программой SetIP.

В офисной сети для назначения этого адреса рекомендуется обратиться к сетевому администратору.

Печать отчета о конфигурации сети

Чтобы определить сетевые настройки устройства, можно распечатать отчет о конфигурации сети.

Чтобы напечатать отчет, выполните указанные ниже действия.

В режиме готовности нажмите кнопку Отмена () и удерживайте ее около пяти секунд. Отобразятся MAC- и IP-адреса устройства.

Пример

  • MAC-адрес: 00:15:99:41:A2:78

  • IP-адрес: 192.0.0.192

Назначение IP-адреса с помощью программы SetIP (Windows)

Данная программа используется для назначения устройству IP-адреса вручную по его MAC-адресу. MAC-адрес представляет собой серийный номер сетевого интерфейса устройства. Его можно найти в отчете о конфигурации сети.

Перед запуском программы SetIP отключите брандмауэр компьютера, выполнив следующие действия.

  1. В меню Пуск последовательно выберите элементы Все программы > Панель управления.

  2. Дважды щелкните значок Центр обеспечения безопасности.

  3. Нажмите Брандмауэр Windows.

  4. Выключите брандмауэр.

Установка программы

  1. Вставьте компакт-диск с программным обеспечением из комплекта поставки принтера. После того как автоматически запустится установка программ с компакт-диска, закройте окно.

  2. Запустите проводник и откройте диск Х (X — имя привода для компакт-дисков).

  3. Дважды щелкните Application > SetIP.

  4. Чтобы запустить установку программы, дважды щелкните Setup.exe.

  5. Выберите язык, а затем нажмите кнопку Далее.

  6. Следуйте инструкциям в окне для завершения установки.

Запуск программы

  1. Подключите устройство к сети с помощью сетевого кабеля.

  2. Включите устройство.

  3. В ОС Windows откройте меню Пуск и последовательно выберите пункты Все программы > Samsung Printers > SetIP > SetIP.

  4. Щелкните значок (третий слева) в окне программы SetIP и откройте окно настройки TCP/IP.

  5. Введите новые сведения об устройстве в окне настройки, как показано ниже. Если принтер используется в корпоративной интрасети, эти сведения необходимо получить у администратора.

    • Mac-адрес: найдите MAC-адрес в отчете о конфигурации сети и введите его без двоеточий. Например, 00:15:99:29:51:A8 вводится как 0015992951A8.

    • IP-адрес: введите новый IP-адрес принтера.

      Например, если IP-адрес компьютера — 192.168.1.150, введите 192.168.1.X (X — это число между 1 и 254, отличное от числа в адресе компьютера).

    • Маска подсети: введите маску подсети.

    • Шлюз по умолчанию: введите шлюз по умолчанию.

  6. Нажмите кнопку Применить, затем — ОК. Будет автоматически напечатан отчет о конфигурации сети. Проверьте правильность настроек.

  7. Нажмите кнопку Выход, чтобы выйти из программы SetIP.

  8. При необходимости перезапустите брандмауэр компьютера.

Назначение IP-адреса с помощью программы SetIP (Macintosh)

Перед запуском программы SetIP отключите брандмауэр компьютера, выполнив указанные ниже действия:

[Note]

Путь и интерфейс могут быть различными в разных версиях Mac OS. Обратитесь к руководству пользователя Mac OS.

  1. Откройте System Preferences.

  2. Нажмите кнопку Security.

  3. Выберите меню Firewall.

  4. Отключите брандмауэр.

[Note]

Следующие указания могут изменяться в зависимости от модели принтера.

  1. Подключите устройство к сети с помощью сетевого кабеля.

  2. Вставьте установочный компакт-диск в дисковод, откройте окно диска и выберите MAC_Installer > MAC_Printer > SetIP > SetIPApplet.html.

  3. Дважды щелкните файл. В открывшемся окне браузера Safari выберите Trust. В браузере будет открыта страница SetIPApplet.html, на которой приведены сведения об имени принтера и IP-адресе.

  4. Щелкните значок (третий слева) в окне программы SetIP и откройте окно настройки TCP/IP.

  5. Введите новые сведения об устройстве в окне настройки, как показано ниже. Если принтер используется в корпоративной интрасети, эти сведения необходимо получить у администратора.

    • Mac-адрес: найдите MAC-адрес в отчете о конфигурации сети и введите его без двоеточий. Например, 00:15:99:29:51:A8 вводится как 0015992951A8.

    • IP-адрес: введите новый IP-адрес принтера.

      Например, если IP-адрес компьютера — 192.168.1.150, введите 192.168.1.X (X — это число между 1 и 254, отличное от числа в адресе компьютера).

    • Маска подсети: введите маску подсети.

    • Шлюз по умолчанию: введите шлюз по умолчанию.

  6. Нажмите кнопку Применить, затем кнопку OK и еще раз кнопку OK. Принтер автоматически распечатает отчет о конфигурации. Проверьте правильность настроек. Выйдите из Safari. После этого можно закрыть окно и извлечь установочный компакт-диск. При необходимости перезапустите брандмауэр компьютера. Вы успешно изменили IP-адрес, маску подсети и шлюз.

Настройка беспроводной сети устройства

Сначала нужно узнать SSID используемой беспроводной сети и ключ сети, если она зашифрована. Эта информация задается при установке точки доступа или беспроводного маршрутизатора. Если данные используемой беспроводной сети неизвестны, обратитесь к лицу, выполняющему настройку сети.

Для настройки параметров беспроводной сети можно использовать SyncThru™ Web Service.

Работа с программой SyncThru™ Web Service

Перед настройкой параметров беспроводной сети проверьте состояние подключения кабеля.

  1. Убедитесь, что сетевой кабель подключен к устройству. Если нет, то подключите принтер с помощью стандартного сетевого кабеля.

  2. Откройте веб-браузер, например Internet Explorer, Safari или Firefox, и в строке адреса введите новый IP-адрес устройства.

    Например:

  3. Щелкните ссылку Вход в систему в правом верхнем углу веб-страницы SyncThru™ Web Service.

    Откроется страница входа в систему.

  4. Введите необходимые данные в поля Идентификатор и Пароль, а затем нажмите Вход в систему.

    При первом входе в SyncThru™ Web Service введите указанные ниже стандартный идентификатор и пароль.

    • Идентификатор: admin

    • Пароль: sec00000

  5. Когда откроется окно SyncThru™ Web Service, нажмите Параметры сети.

  6. Выберите Беспроводной > С помощью мастера.

    [Note]

    Мастер позволяет настроить параметры беспроводной сети. Чтобы настроить беспроводную сеть напрямую, выберите Другая.

  7. Выберите одно Сетевое имя (SSID) в списке.

    • SSID: SSID — это имя, идентифицирующее беспроводную сеть. Точки доступа и устройства беспроводной связи, подключающиеся к определенной беспроводной сети, должны использовать один и тот же идентификатор SSID. В SSID учитывается регистр.

    • Режим работы: Режим работы — это тип подключения к беспроводной сети (см. раздел Имя в беспроводной сети и сетевой ключ).

      • Ad-Hoc: позволяет устройствам беспроводной связи напрямую обмениваться данными друг с другом в среде «компьютер – компьютер».

      • Инфраструктура: позволяет устройствам беспроводной связи взаимодействовать через точку доступа.

    [Note]

    Если для параметра Режим работы выбран режим Инфраструктура, укажите SSID точки доступа. Если для параметра Режим работы выбран режим Ad-Hoc, укажите SSID устройства. Обратите внимание, что идентификатором SSID по умолчанию для вашего устройства является «portthru».

  8. Нажмите кнопку Далее.

    Если появится окно параметров беспроводной сети, введите зарегистрированный пароль (сетевой ключ) и нажмите кнопку Далее.

  9. В появившемся окне проверьте параметры беспроводной сети. Если они указаны правильно, нажмите кнопку Применить.

    [Caution]

    Отключите сетевой кабель (стандартный или сетевой). Устройство должно начать беспроводное взаимодействие с сетью. Если установлен режим Ad-hoc, можно одновременно использовать беспроводное и проводное подключение к сети.

Завершение установки

По завершении установки беспроводного сетевого принтера Samsung напечатайте еще одну копию отчета о конфигурации сети и сохраните ее для дальнейшего использования. Теперь беспроводной сетевой принтер Samsung готов к работе в сети.

[Note]

Если беспроводная сеть не работает, установите для всех параметров сети значения по умолчанию и повторите попытку (см. раздел Восстановление настроек по умолчанию с помощью SyncThru™ Web Service).

Включение и выключение сети Wi-Fi

С помощью программы SyncThru™ Web Service можно включать и выключать сеть Wi-Fi. По умолчанию сеть включена.

Чтобы включить режим по умолчанию, выполните указанные ниже действия:

  1. Убедитесь, что сетевой кабель подключен к устройству. Если нет, то подключите принтер с помощью стандартного сетевого кабеля.

  2. Откройте веб-браузер, например Internet Explorer, Safari или Firefox, и в строке адреса введите новый IP-адрес устройства.

    Например:

  3. Щелкните ссылку Вход в систему в правом верхнем углу веб-страницы SyncThru™ Web Service.

    Откроется страница входа в систему.

  4. Введите необходимые данные в поля Идентификатор и Пароль, а затем нажмите Вход в систему.

    При первом входе в SyncThru™ Web Service введите указанные ниже стандартный идентификатор и пароль.

    • Идентификатор: admin

    • Пароль: sec00000

  5. Когда откроется окно SyncThru™ Web Service, нажмите Параметры сети.

  6. Выберите Беспроводной > Другая.

    Можно также включать и выключать сеть Wi-Fi.

Устранение неисправностей

Решение проблем, которые могут возникнуть при настройке беспроводной сети и установке драйвера устройства

Принтеры не обнаружены

  • Возможно, устройство не включено. Включите компьютер и устройство.

  • Кабель USB не подключен к компьютеру и устройству. Подключите устройство к компьютеру с помощью кабеля USB.

  • Устройство не поддерживает беспроводную сеть. См. руководство пользователя на диске, который входит в комплект поставки устройства. Подготовьте устройство, поддерживающее беспроводную сеть.

Ошибка подключения — SSID не найден

  • Устройству не удается найти имя сети (SSID), выбранное или введенное пользователем. Проверьте имя сети (SSID) на точке доступа и повторите попытку подключения.

  • Возможно, точка доступа не включена. Включите точку доступа.

Ошибка подключения — Неправильные настройки безопасности

  • Параметры безопасности заданы неверно. Проверьте настройку параметров безопасности для точки доступа и принтера.

Ошибка подключения — Ошибка основного соединения

  • Компьютер не получает сигналы от устройства. Проверьте кабель USB и питание устройства.

Ошибка подключения — Соединение с проводной сетью

  • К устройству подключен сетевой кабель. Отключите кабель от принтера.

Ошибка соединения с ПК

  • Не удается установить подключение между компьютером и принтером с использованием заданного сетевого адреса.

    • Для сети с использованием метода DHCP

      Если на компьютере настроен метод DHCP, принтер получает IP-адрес автоматически.

    • Для сети со статическими IP-адресами

      Устройство использует статический адрес, если статический адрес настроен на компьютере.

      Пример:

      На компьютере заданы следующие параметры сети:

      • IP-адрес: 169.254.133.42

      • Маска подсети: 255.255.0.0

      Для устройства необходимо задать следующие параметры сети:

      • IP-адрес: 169.254.133. 43

      • Маска подсети: 255.255.0.0 (используйте маску подсети компьютера).

      • Шлюз: 169.254.133.1

Устранение других неполадок

Если возникли проблемы при использовании устройства в сети, проверьте следующее:

[Note]

Дополнительную информацию о точке доступа (или беспроводном маршрутизаторе) см. в соответствующем руководстве пользователя.

  • Возможно, компьютер, точка доступа (или беспроводной маршрутизатор) или устройство не включены.

  • Убедитесь, что устройство находится в зоне беспроводного приема. Если устройство находится далеко от приемника или между ними существует препятствие, могут возникнуть проблемы в получении сигнала.

  • Выключите и снова включите питание точки доступа (или беспроводного маршрутизатора), устройства и компьютера. Иногда повторное включение питания помогает восстановить сетевое соединение.

  • Убедитесь в том, что брандмауэр (V3 или Norton) не блокирует соединение.

    Если компьютер и устройство подключены к одной сети и ее не удается обнаружить, то, возможно, брандмауэр блокирует соединение. Отключите брандмауэр, как описано в соответствующем руководстве пользователя, и повторите попытку поиска устройства.

  • Убедитесь в том, что IP-адрес устройства определен правильно. Для проверки IP-адреса напечатайте отчет о конфигурации сети.

  • Убедитесь в том, что параметры безопасности (пароль) точки доступа (или беспроводного маршрутизатора) настроены правильно. Если используется пароль, обратитесь к администратору точки доступа (беспроводного маршрутизатора).

  • Проверьте правильность IP-адреса устройства. Переустановите драйвер устройства и измените параметры соединения с сетевым устройством. В связи с особенностями работы DHCP назначенный IP-адрес мог измениться, если устройство не использовалось в течение долгого времени или точка доступа была переустановлена.

  • Проверьте параметры беспроводной сети. Возможно, возникли проблемы с подключением к сети в режиме инфраструктуры, где необходимо напечатать информацию пользователя перед соединением с точкой доступа (или беспроводным маршрутизатором).

  • Это устройство поддерживает только протоколы IEEE 802.11 b/g/n и Wi-Fi. Другие беспроводные соединения (Bluetooth) не поддерживаются.

  • При использовании режима Ad-hoc в операционных системах, таких как Windows Vista, может потребоваться настройка беспроводного соединения каждый раз, когда используется беспроводное устройство.

  • Для устройства Samsung с беспроводной связью нельзя одновременно использовать режим инфраструктуры и режим Ad-hoc.

  • Устройство находится в пределах зоны беспроводной сети.

  • Сигнал беспроводной сети блокируется препятствием.

    Уберите крупные металлические объекты между точкой доступа (беспроводным маршрутизатором) и принтером.

    Убедитесь, что между точкой доступа (беспроводным маршрутизатором) и принтером не находятся столбы, стены или опоры, содержащие металл или бетон.

  • Принтер находится вдали от других электронных устройств, которые могут создавать помехи для сигнала беспроводной сети.

    К таким устройствам относятся, например, микроволновые печи и некоторые устройства Bluetooth.
